În industria produselor din beton, procesele de producție sunt de obicei împărțite în două etape aparent independente: proiectarea amestecului și selectarea materialului matriței. Primul este condus de inginerii de materiale în laboratoare, în timp ce al doilea este procurat de departamentele de producție pe baza parametrilor echipamentelor. Cu toate acestea, adevărata cheie pentru determinarea costului și calității produsului constă în eliminarea decalajului tehnic dintre aceste două domenii.

Designul amestecului de beton nu este o valoare fixă ​​– este un determinant direct al uzurii matriței, al duratei de viață și al calității finisajului suprafeței. Ignorarea caracteristicilor agregatelor, a raportului apă-ciment și a metodelor de compactare în proiectarea amestecului poate duce la alegerea materialului de matriță să cadă în capcanele „durității insuficiente” sau „durizității inadecvate”, ducând în cele din urmă la schimbări frecvente ale matriței sau defecte ale lotului.

Mai jos sunt efectele specifice a trei factori de bază în proiectarea amestecului asupra selecției materialelor matriței:

1. Duritatea și gradația agregatelor: determinarea „apărării la uzură” a oțelului turnat

Agregatele (nisip, piatră) din beton sunt „uneltele de tăiere” directe care provoacă uzura mucegaiului.

Agregate cu conținut ridicat de siliciu/dure: dacă proiectarea amestecului folosește piatră zdrobită cu conținut ridicat de silice sau nisip prelucrat (cu margini ascuțite),mucegaisuprafața cavității va suporta uzură abrazivă severă. În acest caz, oțelul aliat cu conținut ridicat de carbon, cu cementare și călire profundă este esențial, asigurându-se că duritatea suprafeței atinge HRC 58-62 pentru a rezista la abraziune.

Gradație slabă a agregatelor: Când agregatele fine sunt excesive sau gradația este slabă, frecarea internă a amestecului de beton crește semnificativ, ceea ce duce la creșterea rezistenței la deformare. Dacă matrița are doar duritate mare, fără o tenacitate suficientă (duritatea miezului sub HRC 35-40), devine foarte susceptibilă la fisurare din cauza concentrării tensiunilor în timpul ciclurilor repetate de trefilare.

2. Raport apă-ciment și compactare Metodă: „Preocuparea de demulare” pentru matrițe

Raportul apă-ciment afectează nu numai rezistența, ci și aderența betonului la suprafața matriței.

Raport scăzut apă-ciment (beton uscat-dur): Folosit în mod obișnuit pentru blocuri de înaltă precizie, acest amestec are umiditate scăzută și vâscozitate ridicată. Cere netezime extrem de mare a suprafeței (Ra ≤ 1,6) și unghiuri de aspirare adecvate pe cavitatea matriței. Dacă suprafața matriței este aspră, amestecul uscat-dur va adera puternic, provocând crăparea produsului în timpul demulării sau uzură anormală a feței de lucru a matriței.

Compactare prin vibrații de înaltă frecvență: Dacă proiectarea amestecului se bazează pe vibrații intense pentru densificare, întreaga matriță trebuie să reziste la impactul de înaltă frecvență. În astfel de cazuri, selecția materialului trebuie să evite oțelurile fragile pentru scule și, în schimb, să adopte oțeluri aliate cu crom-molibden, cum ar fi 42CrMo, valorificând rezistența lor excelentă la oboseală pentru a preveni ruperea substratului matriței.

3. Tipul de ciment și aditivi: „Atacul chimic” asupra matrițelor

Acesta este un factor invizibil ușor de trecut cu vederea.

Reacția agregatelor alcaline și coroziunea: Când se utilizează cimenturi cu alcalinitate mai mare sau când aditivii conțin un conținut ridicat de sulfură, agenții corozivi se pot dezvolta cu ușurință în medii umede și fierbinți de întărire. Dacă stratul de uzură al suprafeței matriței conține micro-fisuri, coroziunea se va propaga de la suprafață spre interior, accelerând defectarea substratului. În astfel de cazuri, suprafața matriței necesită tratamente de întărire anticorozivă sau selectarea unor clase speciale de oțel cu o rezistență mai bună la coroziune.

Perspectivă în industrie: de la „înlocuirea reactivă a matriței” la „adaptarea proactivă”

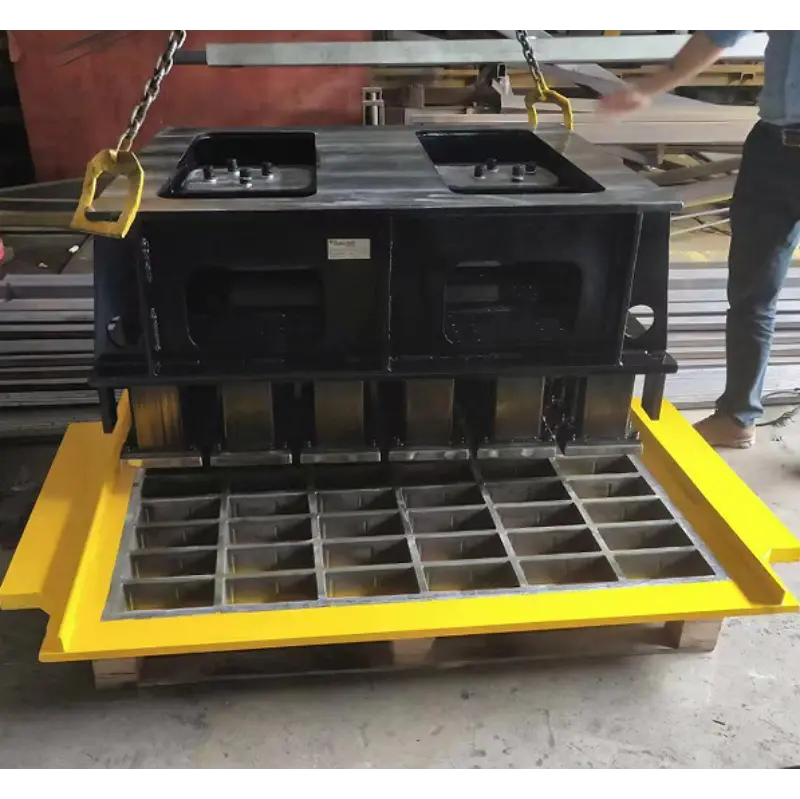

În calitate de producător de matrițe,Fujian Unik Mold Technology Co., Ltd. a observat în timpul serviciilor oferite clienților globali că 80% dintre defecțiunile premature ale matriței (cum ar fi uzura anormală și fisurarea) nu sunt cauzate de probleme de calitate a oțelului în sine, ci de nepotriviri între selecția materialului matriței și designul real al amestecului al clientului.

Prin urmare, furnizorii profesioniști de matrițe nu ar trebui să ofere doar produse standardizate. În timpul fazei de selecție, producătorii ar trebui să obțină în mod proactiv trei informații critice de la clienți:

Tipul agregatului și dimensiunea maximă a particulelor – pentru a evalua severitatea uzurii.

Presiunea de formare și frecvența vibrațiilor – pentru a determina duritatea necesară a oțelului.

Cerințele de producție zilnică așteptată și durata de viață totală – să propună, pe baza necesităților de cost și de precizie, dacă ar trebui adoptat tratamentul cu duritate dublă (exterior dur cu miez dur) sau procesele de acoperire compozite .

Concluzie: Designul amestecului de beton reprezintă „partea cererii”, în timp ce selecția materialului de matriță este „partea de răspuns”. Numai prin traducerea tensiunilor fizice și chimice inerente în proiectarea amestecului în indicatori specifici de performanță a materialului (gradient de duritate, rezistență la încovoiere, rezistență la coroziune) putem obține cu adevărat stabilitatea pe termen lung în precizia produsului și optimizarea costului total. Relația dintre furnizori și clienți ar trebui să transcende tranzacțiile simple și să evolueze către o colaborare tehnică profundă bazată pe știința materialelor.
